图 |
零件号 |
产品型号 |
材料 |
颜色 |
配端子型号 |
配密封堵型号 |
备注 |

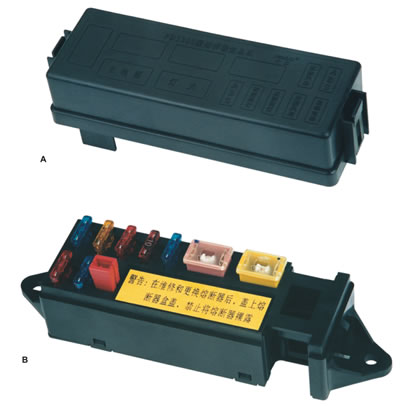

A |
1710011Y |
PD1300主体 |
PA66 |
黑 |
|||
B |
1710011X |
PD1300上盖 |
PP |
黑 |
配端子型号:
1.PD1300主接触片:2.PD1300-7.8-1;
3.PD1300-4.8插座: 4.PD1300-7.8-2;
5.PD1300-4.8/6.3-1; 6.PD1300-7.8-3;
7.PD1300-4.8/6.3-2; 8.PD1300-7.8-4;
9.PD1300-4.8/6.3-3; 10.PD1300-7.8-5;
11.PD1300-4.8/6.3-4;
12.PD1300-4.8/6.3-5;
13.PD1300-4.8/6.3-6;
14.PD1300-4.8/6.3-7;
技术特点:
1.片式熔断器规格:B x 2011C-10A. 15A. 20A. 30A. 60A;
2.片式熔断器插入力:<13N;
3.绝缘电阻:>1MΩ;
4.外形尺寸:151.0 x 52.2 x 48.0;
5.固定孔距:179.6~182.4
